工控组件-立体仪表盘

概述

立体仪表盘是工控组件的一种，可以反映设备各系统的工作状况。
该组件在编辑器中的位置如下图所示：

添加方式

从组件工具栏将立体仪表盘组件拖拽到编辑器面板。

属性配置

文字大小：包括组件的宽度和高度，单位为像素。

• 可以输入数值自定义大小。

• 也可以通过拖拽的方式改变组件的宽高。


图表主题：可以设置组件的主题颜色，当前有6种主题色可以选择。

数值显示：设置数值的显示样式，包括百分比和数值两种。

值域：输入仪表盘显示数值的范围。

字号：文字的大小。

字体样式：可选择字体样式。

字重：设置文字粗细。

字体颜色：文字的颜色。

• 在颜色调色板中选择颜色和透明度。

• 手动输入RGB、HSL、Hex数值，改变颜色。


字体位置：文字的位置。拉拽或输入数值或点击（ ）可改变文字位置。

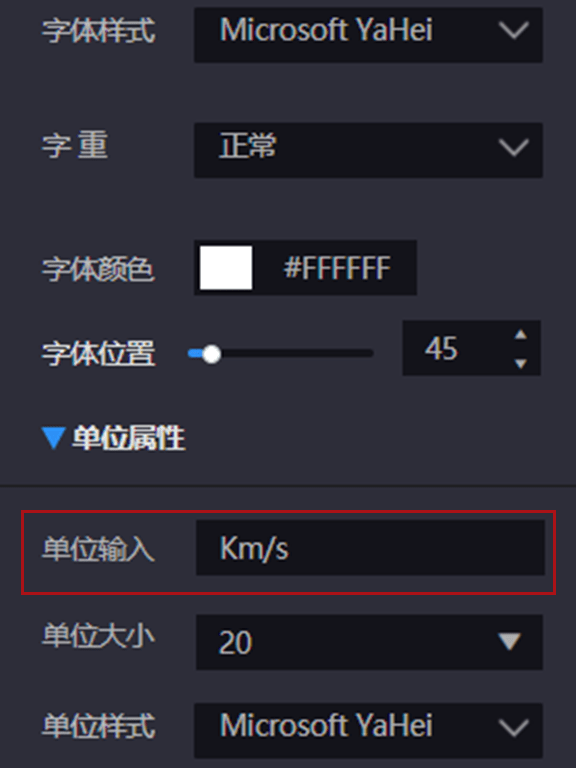

单位属性：自定义设置显示的单位。
单位输入：自定义输入数值单位。

单位大小：单位的文字大小。

单位样式：可选择单位的字体样式。

单位字重：设置文字粗细。

单位颜色：单位的文字颜色。

• 在颜色调色板中选择颜色和透明度。

• 手动输入RGB、HSL、Hex数值，改变颜色。


单位位置：单位显示的位置。拉拽或输入数值或点击（ ）可改变单位位置。

数据源连接

立体仪表盘组件配置数据源时，度量展示为仪表的指针数值。
